KHLC小口徑籠式調節閥
 |
 |

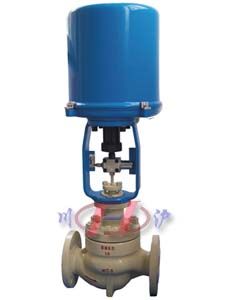

| KHLC小口徑籠式調節閥 |

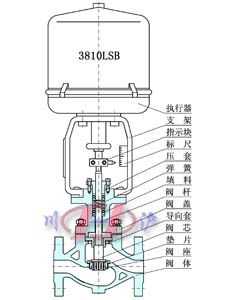

KHLC小口徑籠式調節閥 (結構圖) |
■ 產品概述
本公司經營的KHLC小口徑籠式調節閥采用直行程電動執行器與Cv3000型調節閥組成。KHLC小口徑籠式調節閥適用于液體壓差超過3MPa的高壓場合，是一種高性能的調節閥，堅固的閥芯導向和套筒可防止液體發生閃蒸和空化。KHLC小口徑籠式調節閥具有結構緊湊，有呈S流線型的通道，使其壓降損失小，流量大，可調范圍廣。KHLC小口徑籠式調節閥的泄漏量符合ANSI Bl6.104標準。產品符合GB/T4213-92、JB/T7387-94。
■ 主要技術參數
● 閥體
| 閥體型式 |
直通單座鑄造球型閥 |
| 公稱通徑 |
25、25mm |
| 公稱壓力 |
美標：ANSI 125、150、300、600 日標：JIS 10、16、20、30、40K 國標：PN1.6、4.0、6.4MPa |
| 連接型式 |
法蘭連接 |
FF、RF、RJ、LG、溝槽型、嵌入型 |
| 法蘭標準 |
JIS B2201-1984、ANSI B16.5-1981、JB79-59等 |
| 焊接標準 |
嵌接焊SW |
| 材料 |
鑄鋼(ZG230-450)、鑄不銹鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti)、鈦等 |
| 上閥蓋 |
常溫型 |
-17~+230℃ |
| 伸長I型 |
-45～-17℃ +230～+566℃ |
| 壓蓋型式 |
螺栓壓緊式 |
| 密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料 |
● 閥內件
| 閥芯形式 |
單座套筒式柱塞型閥芯 |
| 流量特性 |
等百分比特性、線性特性 |
| 材料 |
不銹鋼、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等 |
● 執行機構
| 執行器型式 |
DKZ系列、381L系列、SKZ系列、PSL系列 |
| 輸入信號 |
DKZ執行機構 |
Ⅱ型0～10mA·DC（輸入電阻200Ω）；Ⅲ型4～20mA·DC（輸入電阻250Ω） |
| 381L執行機構 |
4～20mA·DC或1～5V（輸入電阻250Ω） |
| SKZ執行機構 |
4～20mA·DC、1～5V DC |
| PSL執行機構 |
4～20mA·DC |
| 電源電壓 |
DKZ執行機構 |
220V，50Hz |
| 381L執行機構 |
220V，50/60Hz |
| SKZ執行機構 |
單相控制220V·50Hz |
| PSL執行機構 |
單相控制220V·50Hz； 三相控制380V，50Hz |
| 手動機構 |
DKZ執行機構：手輪； 361L執行機構:離合式； SKZ執行機構: 手輪； PSL執行機構: 手輪 |
| 作用形式 |
電關式或電開式 |
■ 主要性能指標
| 泄漏量 |
金屬閥座 |
小于閥額定容量的0.01%，符合ANSI B16.104-1976 IV級 |
| 軟閥座 |
小于閥額定容量的10-7，符合ANSI B16.104-1976 VI級 |
| 回差 |
配DKZ執行機構為1.5%；配361L執行機構為2%；配SKZ執行機構為1%；配PSL執行機構為1% |
| 基本誤差 |
配DKZ執行機構為±2.5%；配361L執行機構為±2%；配SKZ執行機構為±1.5%；配PSL執行機構為±1% |
| 可調范圍 |
50:1(0.25≤Cv≤14)或30:1(Cv≤0.16) |
■ Cv值和行程
| 閥芯型式 |
閥座和流量特性 |
0.01 |
0.04 |
0.1 |
0.16 |
0.25 |
0.4 |
0.63 |
1.0 |
2.5 |
4.0 |
6.3 |
流量
特性 |
金屬
閥座 |
等百分比 |
- |
- |
- |
- |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
| 線性 |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
| 額定行程 |
14.3 |
| 公稱通徑 |
20、25mm |
注：符號○表示閥的規格范圍。
■ 主要外形及連接尺寸
| 公稱通徑DN(mm) |
20、25mm |
| 結構長度 |
由于各標準連接尺寸都不相同，如需要詳細連接尺寸及技術書資料，請聯系公司技術部或銷售部
，技術人員將會為
您提供完整的圖紙及技術資料。 |
| 閥體高度 |
| 執行器高度 |
|
