381L直行程電動執行器
 |
 |

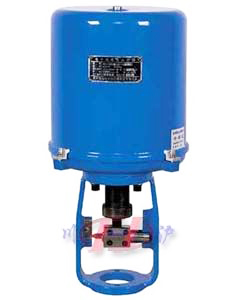

| 直行程電動執行器 (普通型) |

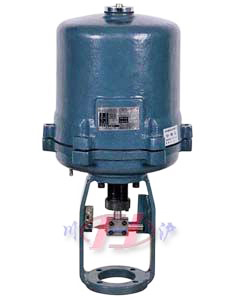

直行程電動執行器 (防爆型) |
■ 產品概述
381LSA系列直行程電動執行器是以AC 220V單相交流電源作為驅動電源，接受來自調節器的控制信號(DC 4～20mA或DC 1～5V ), 實現預定直線運動功能的新型執行器。直行程電動執行器具備了要求的各種動作變換功能及閥位開度信號。防爆型為381LXA型。產品防爆等級為ExdIIBT4。341型為直行程開關式電子式電動執行器。是以AC 220V單相交流電源作為驅動電源，控制信號采用正、反切換接點信號。
■ 產品特點
1、執行器設計有伺服系統(無需另配伺服放大器)，只需接入DC4～20mA(或DC1～5V)信號和AC220V單相電源即可工作。內設接線端子，接線極為簡單方便。
2、執行器的關鍵部件─控制器，采用先進的混合集成電路，用樹脂密封澆鑄，外形為匣狀，體積小，可靠性高。
3、驅動量的反饋檢測采用高性能導電塑料電位器，分辨率＜0.4%。
4、具備自診斷功能，當發生故障時，控制器上的指示燈會立即發出指示信號。
5、用狀態選擇開關可以設定斷信號時，(閥芯處于全開，全閉或自鎖狀態)。
6、用狀態選擇開關可以設定(正、反動作)。
7、用狀態選擇開關可以設定輸入信號為(DC4～20mA或DC1～5V)。
8、調整工作零點(始點)和行程(終點)簡單易行。
9、當突然斷電時，能確保閥芯自鎖。
10、采用同步皮帶傳動，有效降低了噪音。
11、延時保護功能，額定負載時，能實行狀態自鎖，故障發生時，能立即起動保護，并可反向運行取消延時保護。
■ 主要技術參數
| 電源電壓 |
AC220±50%，50HZ。 |
| 耗電功率 |
規格A型執行器 50VA、規格B型執行器 150VA、規格C型執行器 220VA |
| 輸入信號 |
DC 4～20mA或DC 1～5V |
| 輸出信號 |
DC 4～20mA (負載電阻500Ω以下) |
| 控制精度 |
基本誤差：±1%、回差≤1%、死區≤1% |
工作行程
調整范圍 |
“零點”±25%、“行程”20%～100% |
■ 使用環境條件
| 環境條件 |
普通型 (S型) 執行器 |
隔爆型 (X型) 執行器 |
| 環境溫度 |
無空間加熱器-10℃～60℃ |
-10℃～40℃ |
| 有空間加熱器-35℃～60℃ |
| 相對濕度 |
95%以下 |
45%～85% |
| 環境氣體 |
無腐蝕氣體 |
|
| 機械振動 |
1.5g以下 |
|
■ 產品性能參數
| 型號 |
額定輸出力N |
速度mm/s |
大行程 |
381LSA-08
381LXA-08 |
800
800 |
4.2
4.2 |
30 |
381LSA-20
381LXA-20 |
2000
2000 |
2.1
2.1 |
381LSB-30
381LXB-30 |
3000
3000 |
3.5
3.5 |
60 |
381LSB-50
381LXB-50 |
5000
5000 |
1.7
1.7 |
| 381LSC-65 |
6500 |
2.8 |
100 |
| 381LSC-99 |
10000 |
2.0 |
| 381LSC-160 |
16000 |
1.0 |
|
