鍛鋼內螺紋截止閥
 |
 |

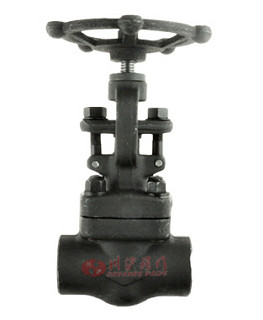

| 鍛鋼內螺紋截止閥(材質A105) |

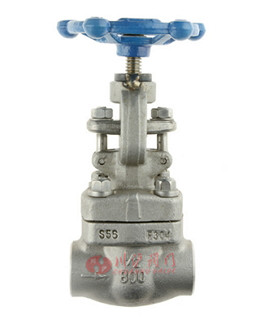

鍛鋼內螺紋截止閥(材質不銹鋼) |
■ 產品概述
鍛鋼內螺紋截止閥有三種閥蓋設計形式.第一種是螺栓式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺栓螺母連接,纏繞式墊片(316夾柔性石墨制造)密封.客戶有特殊要求時也可采用金屬環連接.第二種設計形式是焊接式閥蓋,按這種設計形式的閥門,其閥體與閥蓋用螺紋連接,全焊密封.客戶有特殊要求時也可采用透焊連接.第三種是自密封閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺紋連接,內壓自密環密封.
鍛鋼內螺紋截止閥制造標準 截止閥的設計與制造符合API602和ASME B16.34.檢驗與測試按API 598,標記按MSS-SP-25. 承插端符合ASME B16.11, 螺紋連接端 (NPT) 符合ANSI/ASME B1.20.1
■ 零部件參數
| 序號 |
零件名稱 |
CS to ASTM |
AS to ASTM |
SS to ASTM |
| Type A105 |
Type F22 |
Type F304(L) |
Type F316(L) |
| 1 |
閥體 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
| 2 |
閥瓣 |
A276 420 |
A276 304 |
A276 304(L) |
A276 316(L) |
| 3 |
閥桿 |
A182 F6 |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
| 4 |
墊片 |
304夾柔性石墨 |
304 + PTFE |
| 5 |
閥蓋 |
A105 |
A276 304 |
A276 304(L) |
A276 316(L) |
| 6 |
螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
| 7 |
銷子 |
A276 420 |
A276 304 |
| 8 |
填料壓蓋 |
A276 410 |
A182 F304(L) |
A182 F316(L) |
| 9 |
螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
| 10 |
填料壓板 |
A216 WCB |
A351 CF8 |
| 11 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
| 12 |
閥桿螺母 |
A276 410 |
| 13 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
| 14 |
銘牌 |
SS |
| 15 |
手輪 |
A197 |
| 16 |
填料 |
柔性石墨 |
PTFE |
| 適用介質 |
水?蒸汽?油品 |
水?蒸汽?油品 |
硝酸?醋酸等 |
| 適用溫度 |
-29~425 oC |
-29~550 oC |
-29~180 oC |
注意:客戶需求的其他材質也可采用.密封面材料配對客戶指定內件代號決定
CS=碳鋼;AS=合金鋼;SS=不銹鋼;

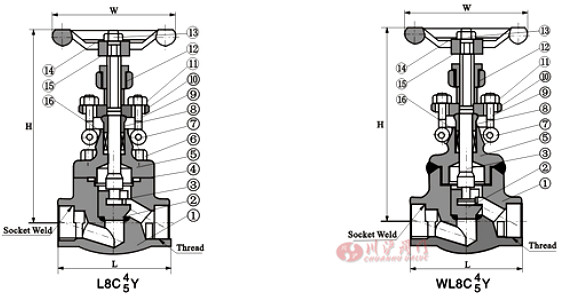

■ 主要外形及連接尺寸
公稱壓力800lb連接尺寸
規格 |
縮徑 |
3/8" |
1/2" |
3/4" |
1" |
1-1/4" |
1-1/2" |
2" |
|
| 通徑 |
|
3/8" |
1/2" |
3/4" |
1" |
1-1/4" |
1-1/2" |
2" |
| L |
79 |
79 |
92 |
111 |
120 |
152 |
172 |
200 |
| H(開) |
166 |
166 |
171 |
207 |
240 |
258 |
330 |
355 |
| W |
100 |
100 |
100 |
125 |
160 |
160 |
180 |
200 |
| 重量 |
螺栓式 |
1.9 |
1.9 |
2.1 |
3.5 |
6.0 |
7.5 |
11.4 |
14.6 |
| 焊接式 |
1.7 |
1.7 |
1.9 |
3.3 |
5.2 |
6.8 |
10.6 |
13.8 |
|
|
|
|
|
|
|
|
|
|
|
公稱壓力900Lb~1500Lb連接尺寸
規格 |
縮徑 |
3/8" |
1/2" |
3/4" |
1" |
1-1/4" |
1-1/2" |
2" |
|
| 通徑 |
|
3/8" |
1/2" |
3/4" |
1" |
1-1/4" |
1-1/2" |
2" |
| L |
92 |
111 |
111 |
120 |
152 |
172 |
200 |
220 |
| H(開) |
171 |
207 |
207 |
240 |
258 |
330 |
355 |
370 |
| W |
100 |
125 |
125 |
160 |
160 |
180 |
200 |
240 |
| 重量 |
螺栓式 |
2.2 |
3.7 |
3.6 |
6.8 |
7.6 |
11.6 |
15.0 |
21.9 |
| 焊接式 |
2.0 |
3.4 |
3.3 |
6.0 |
5.6 |
10.3 |
14.2 |
18.0 |
注：由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
|
