內螺紋截止閥

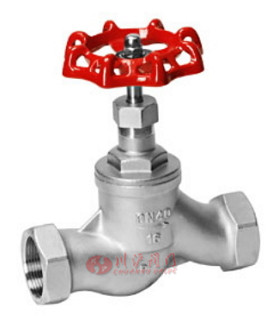

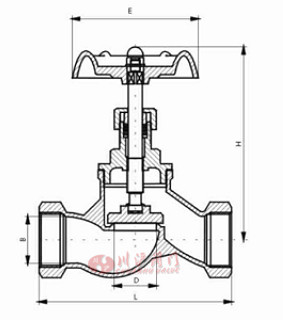

內螺紋截止閥	內螺紋截止閥 (內部結構圖)

■ 產品概述

川滬閥門生產的內螺紋截止閥（蘇式內螺紋截止閥）閥體材質多用304不銹鋼和316不銹鋼，螺紋制式可以用G螺紋、NPT螺紋、Rc螺紋等，也可以做成卡箍連接或外螺紋連接形式。多用于水、油品、氣體場合使用。具有結構緊湊、安裝方便的特點。

■ 適用介質

型號	適用介質
J11W-（16-64）C	水、油品、氣
J11W-（16-64）P	硝酸類
J11W-（16-64）R	醋酸類

■ 主要性能規范

試驗壓力(MPa)	公稱壓力(MPa)				壓力級(class)		JIS(K)
試驗壓力(MPa)	1.6	2.5	4.0	6.4	150	300	10K	20K
強度試驗	2.4	3.75	6.0	9.6	3.0	7.5	2.4	3.8
密封試驗	1.76	2.75	4.4	7.04	2.2	5.5	1.5	2.8
低壓密封試驗	0.6MPa

■ 主要外形及連接尺寸

公稱通徑DN	L	D	B	H	E
15	90	13	16	104	72
20	100	16	19	110	72
25	120	20	25	124	80
32	140	30	33	145	100
40	165	36	40	165	108
50	190	42	50	192	130

注：由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
