電動高平臺法蘭球閥
 |
 |

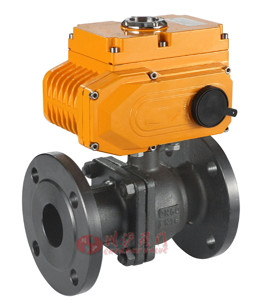

| 電動高平臺法蘭球閥(閥體材質碳鋼) |

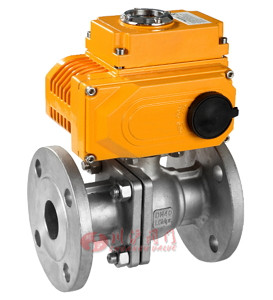

電動高平臺法蘭球閥(閥體材質不銹鋼) |
■ 產品概述
電動高平臺法蘭球閥采用電動執行器和球閥直連方式組成，結構緊湊，外形精巧美觀。驅動電壓有DC24V、AC220V和AC380V三種形式，控制方式有開關量和模擬量4-20mA2種方式，實現了遠程和現場操作的特點。上海川滬閥門有限公司生產的高品質電動高平臺法蘭球閥特別適用于介質是粘稠、含顆粒、纖維性質的場合。
■ 主要技術參數
● 閥體分解圖
● 零部件材質
| 序號號 |
零部件 |
材質 |
| 1 |
NUT |
SUS304 |
| 2 |
CAP |
CF8M |
CF8 |
| 3 |
CAP GASKET |
PTFE |
PTFE |
| 4 |
BALL SEAT |
PTFE |
PTFE |
| 5 |
BALL |
SUS316 |
SUS304 |
| 6 |
THRUST WASHER |
PTFE |
PTFE |
| 7 |
0-RING |
VITON |
| 8 |
STEM PACKING |
PTFE |
| 9 |
GLAND |
SUS304 |
| 10 |
BELLEVILLE WASHER |
SUS304 |
| 11 |
STOP NUT |
SUS304 |
| 12 |
NUT CAP |
SUS304 |
| 13 |
LOCKING PIN |
SUS304 |
| 14 |
WASHER |
SUS304 |
| 15 |
STEM NUT |
SUS304 |
| 16 |
HANDLE |
SUS304 |
| 17 |
HANDLE COVER |
PLASTIC |
| 18 |
STEM |
SUS316 |
SUS304 |
| 19 |
ANTI.STATIC |
SUS304 |
| 20 |
BODY |
CF8M |
CF8 |
| 21 |
BOLT |
SUS304 |
● 球閥結構圖
● 扭矩和流量系數CV值
| DN |
φd |
L |
H |
H1 |
H2 |
W |
φA |
φB |
φa |
φb |
□U |
φC |
φR |
φD |
扭矩
N.M |
CV |
| 15 |
15 |
130 |
69 |
49 |
8.5 |
125 |
42 |
36 |
6 |
5.5 |
9 |
45 |
65 |
95 |
5 |
3.4 |
| 20 |
20 |
140 |
75 |
54 |
8.5 |
125 |
42 |
36 |
6 |
5.5 |
9 |
58 |
75 |
105 |
7 |
7.1 |
| 25 |
25 |
150 |
87 |
60 |
11 |
155 |
50 |
42 |
7 |
6 |
11 |
68 |
85 |
115 |
8 |
12.4 |
| 32 |
32 |
165 |
99 |
72 |
11 |
155 |
50 |
42 |
7 |
6 |
11 |
78 |
100 |
140 |
15 |
20.3 |
| 40 |
38 |
180 |
116 |
80 |
14 |
195 |
70 |
50 |
9 |
7 |
14 |
88 |
110 |
150 |
22 |
28.5 |
| 50 |
50 |
200 |
124 |
88 |
15 |
195 |
70 |
50 |
9 |
7 |
14 |
102 |
125 |
165 |
25 |
47.5 |
| 65 |
65 |
225 |
140 |
102 |
18 |
260 |
102 |
70 |
11 |
9 |
17 |
122 |
145 |
185 |
49 |
76 |
| 80 |
80 |
250 |
153 |
116 |
18 |
260 |
102 |
70 |
11 |
9 |
17 |
138 |
160 |
200 |
83 |
108.4 |
| 100 |
100 |
280 |
175 |
134 |
19 |
300 |
102 |
70 |
11 |
9 |
19 |
158 |
180 |
220 |
115 |
198 |

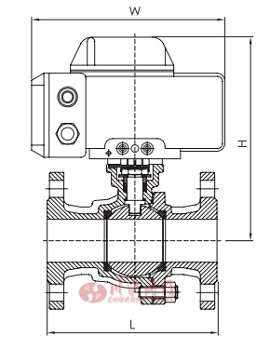

■ 主要外形及連接尺寸
| DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
| L |
130 |
140 |
150 |
165 |
180 |
200 |
225 |
250 |
280 |
320 |
360 |
457 |
| H |
190 |
195 |
197 |
200 |
210 |
217 |
244 |
292 |
310 |
430 |
500 |
615 |
| W |
161 |
161 |
161 |
161 |
188 |
188 |
188 |
268 |
268 |
268 |
368 |
368 |
