電動高平臺三通球閥

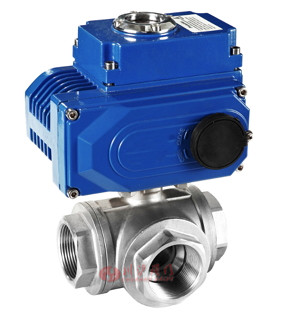

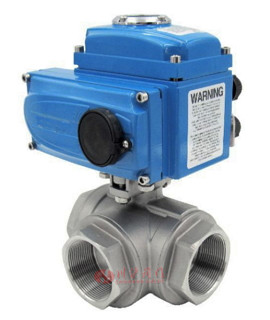

電動高平臺三通球閥(調節型)	電動高平臺三通球閥(開關型)

■ 產品概述

電動高平臺三通球閥是由高平臺三通球閥和氣動執行器組成，連接方式有內螺紋連接、卡箍式連接、外螺紋連接等，三通球閥分為L(zhǎng)型三通球閥和T型三通球閥，用于不能管道介質流向的切換，流向切換圖件下圖，由于球閥使用了高平臺設計，使得閥門和電動執行器可以直接連接，免去支架安裝的高度。具有結構緊湊、外形美觀、方便安裝等特點。不同的閥門使用工況，可以選用不同的電動執行器，閥門和開關量控制的電動執行器組成電動開關球閥，閥門和模擬量4-20mA控制的電動執行器組成電動調節球閥。

■ 主要技術參數

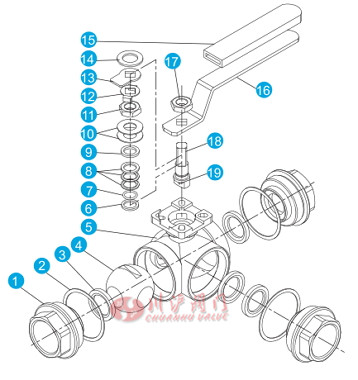

● 閥體分解圖

● 零部件材質

ITEM	PART NAME	MATERIAL
1	CAP	CF8M	CF8
2	BODY GASKET	PTFE
3	BALL SEAT	PTFE	R-PTFE
4	BALL	SUS316	SUS504
5	BODY	CF8M	CF8
6	THRUST WASHER	PTFE
7	O-RING	VITOF
8	STEM PACKING	PTFE
9	GLAND	SUS304
10	BELLEVILLE WASHER	SUS304
11	STOP NUT	A194-8
12	STOP CAP	SUS304
13	LOCKING WASHER	SUS304
14	WASHER	SUS304
15	HANDLE COVER	PLASTIC
16	HANDLE	SUS304
17	STEM NUT	A194-8
18	STEM	SUS316	SUS304
19	ANTI-STACTIC	SUS304

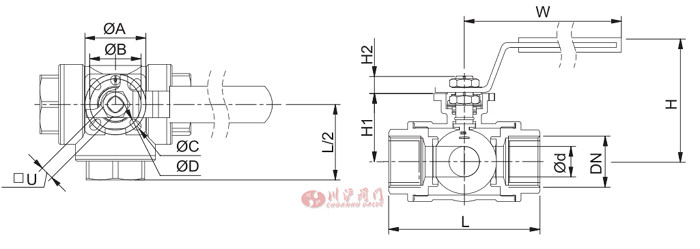

● 球閥結構圖

● 扭矩和流量系數CV值

SIZE	L	0d	W	H	H1	H2	0A	0B	0C	0D	□U	TORQUE N.M	CV
1/2*"	73	12	120	65	36	8.5	42	36	6	6	9	5	1.3
3/4"	80	15	120	69	40	9	42	36	6	6	9	7	2
1"	88	18	150	77	46	11	50	42	7	6	11	8	3.5
1-1/4"	125	25	150	87	56	11	50	42	7	6	11	16	7
1-1/2"	136	32	240	107	69	14	70	50	9	7	14	22	12.4
2"	156	38	240	112	76	15	70	50	9	7	14	26	20.3
2-1/2"	200	50	260	129	93	17	102	70	11	9	17	50	28.5
3"	240	65	300	150	112	19	102	70	11	9	19	85	47

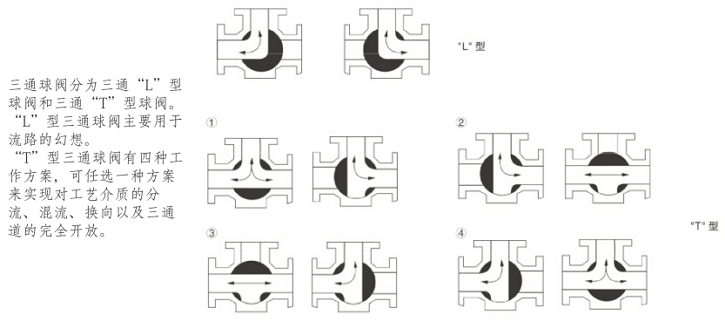

■ 三通球閥流向圖

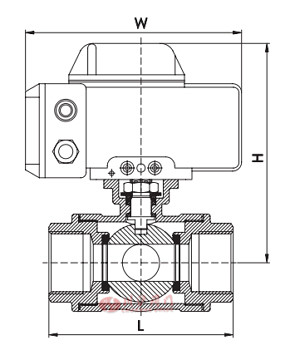

■ 主要外形及連接尺寸

DN	15	20	25	32	40	50	65	80
L	73	80	88	125	136	158	200	240
H	189	205	218	220	250	256	275	315
W	161	161	161	161	188	188	188	268

注：另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
