電動偏心半球閥(凸輪撓曲調節閥)


電動偏心半球閥 (對夾式)	電動偏心半球閥 (法蘭式)

■ 產品概述

川滬公司經營的電動偏心半球閥(凸輪撓曲調節閥)屬于角行程閥，是由角行程電動執行器及和偏心半球閥組成，執行器采用一體化結構，電動執行機構內置伺服系統，輸入4-20mA控制信號或1-5VDC及220VAC電源即可控制運轉。電動偏心半球閥是一種由部分球閥板繞偏心軸心旋轉來控制流體的角行程調節閥。閥芯的回轉中心不與旋轉軸同心，可減少磨損，延長使用壽命，閥芯后部設有一個導流翼，有利于流體穩定流動，具有良好的穩定性。其次，還有流量大，可調范圍廣等特點。電動偏心半球閥(凸輪撓曲調節閥)廣泛應用于石油、化工、電力、冶金、鋼鐵、造紙、醫藥、食品、紡織、輕工等行業。

■ 主要技術參數

● 閥體

閥體形式	偏心旋轉閥
公稱通徑	DN25～300mm
公稱壓力	PN1.6、2.5、4.0、6.4 MPa，(注：PN6.4MPa僅用于DN25～150的閥)
法蘭標準	GB、JB、HG、ANSI、JIS等
連接形式	對夾式、法蘭式
閥蓋形式	整體式 (適用溫度-45～+400℃)
壓蓋型式	螺栓壓緊式
密封填料	V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料

● 閥內件

閥芯形式	偏心旋轉閥芯(帶導流翼)
流量特性	近似等百分比

● 執行機構

執行器型號	CHR、3810R、DZW、HQ、PSQ
主要技術參數	電源電壓：220V/50Hz、380V/50Hz、輸入信號：4-20mA或1-5V-DC、輸出信號：4-20mA·DC
	防護等級：相當IP65(或IP67)、隔爆標志：ExdⅡBT4、手操功能：手柄
	環境溫度：-25～+70℃、環境濕度：≤95%

注：如需詳細執行器參數，請進入電動執行器頁面進行查閱。

■ 主要性能指標

公稱通徑 DN(mm)		25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數 KV	全腔型	14	25	30	55	100	135	230	320	500	850	1300	1750
	60%腔型	-	-	-	-	-	-	-	-	300	510	780	1050
	40%腔型	6	10	12	20	40	54	92	128	200	340	520	700
允許壓差(MPa)		≤ 公稱壓力
動作范圍		全開60°
泄露量Q		軟密封VI級、硬密封IV級，符合ANSI B16.104標準
基本誤差		±1%
回差		±1%
死區		≤1%
可調范圍		全腔型(100：1)、60%腔型(60：1)、40%腔型(40：1)

■ 主要零件材料

1	閥體	WCB、CF8、CF8M、CF3M
2	下軸套	304、316
3	壓圈	2Cr13、304、316、316L
4	半球體	WCB、CF8、CF8M、CF3M (硬化處理)
5	閥座	PTFE、PPL、不銹鋼
6	閥桿	2Cr13、304、316、316L
7	上軸套	304、316
8	填料	V型聚四氟乙烯填料、石墨填料
9	填料壓套	2Cr13、304、316、316L
10	填料壓蓋	WCB、CF8、CF8M、CF3M

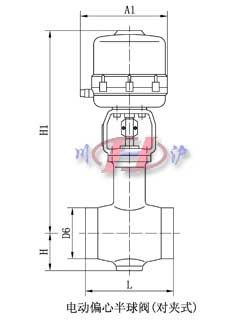

■ 主要外形及連接尺寸

公稱通徑 DN(mm)		25	32	40	50	65	80	100	125	150	200	250	300
L	法蘭式	102	102	114	124	143	165	194	213	229	243	297	338
L	對夾式	62	62	62	75	80	100	115	130	160	200	240	334
H		60	60	65	95	105	120	140	155	165	205	240	270
H1		根據所配執行機構而定
D		115	140	150	165	185	200	220	250	285	340	405	460
D1		85	100	110	125	145	160	180	210	240	295	355	410
D2		65	76	84	99	118	132	156	184	211	266	319	370
b		16	18	18	20	20	20	22	22	24	24	26	28
A、A1		根據閥門所需力矩而定，配置機型不同，外形尺寸也不相同

注：以上參數均為PN1.6MPa為準，其他壓力等級請咨詢公司技術部，表中尺寸為不帶標準附件數據，另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
