電動高壓閘閥
 |
 |

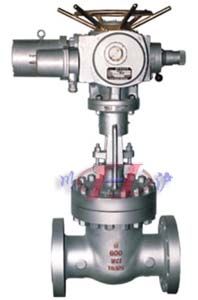

| 電動高壓閘閥 |

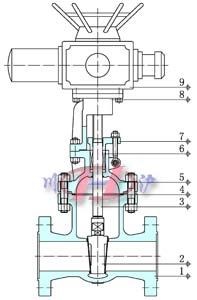

電動高壓閘閥 (內部結構圖) |
■ 產品概述
本公司經營的電動高壓閘閥采用法蘭連接，屬整體直通鑄造閥，電動高壓閘閥主要應用于壓力為PN16.0MPa以內的水、蒸汽、油品、過熱蒸汽的管道上，中部采用閥蓋連接，在高溫高壓工況下具有良好的密封性能。電動高壓閘閥密封面上層堆焊硬質合金，其加工后的純金屬層≥3mm，具有耐磨、耐高溫、抗腐蝕、抗擦傷、使用壽命長。
■ 產品特點
1、采用中法蘭螺栓連接，支管兩端為法蘭連接結構。
2、閥座密封面采用鐵基鉻鎳不銹鋼堆焊而成，耐磨、抗擦傷性能好。
3、閥桿表面經抗蝕性氮化處理，具有良好的抗腐蝕性和抗擦傷性。
4、閥門的關閉和開啟由裝在閥蓋上的電動裝置來控制。電動裝置分別配有閥門專用電機、減速箱、轉矩控制機構、行程控制機構、現場操作機構，手、電動切換機構。閥門的開關均由行程控制機構調整，調整轉矩限制機構，可以在行程控制機構失靈的情況下，保護閥門。閥門關閉主要通過電動裝置及能夠調整的楔式雙閘板、萬向頂、夾圈等組成，借閥體內導向作升降運動。
5、電動裝置除能就地操作外，還可進行遠距離操作。
■ 主要技術參數
● 閥體
| 閥體形式 |
直通鑄造閥 |
| 公稱通徑 |
DN50～600mm |
| 公稱壓力 |
國標PN1.6～16.0MPa；美標ANSI 150～600LB ；日標JIS 10～30K |
| 法蘭標準 |
JIS、ANSI、GB、JB、HG等 |
| 連接形式 |
法蘭式、焊接式 |
| 壓蓋型式 |
螺栓壓緊式 |
| 密封填料 |
V型聚四氟乙烯填料、柔性石墨填料等 |
● 閥內件
● 執行機構
| 執行器型號 |
DZW系列、DKJ系列、Q系列 |
| 主要技術參數 |
電源電壓：380V/50Hz、220V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC |
| 防護等級：IP55(可定制IP67)、隔爆標志：ExdⅡBT4、手操功能：手輪 |
| 環境溫度：-20～+60℃、環境濕度：≤90% |
注：如需詳細執行器參數，請進入電動執行器頁面進行查閱。
■ 主要零件材料
| 1 |
閥體 |
HT200、WCB、CF8、CF3、CF8M、CF3M |
| 2 |
閥板 |
WCB、CF8、CF3、CF8M、CF3M |
| 3 |
閥桿 |
2Cr13、304、316、316L |
| 4 |
墊片 |
聚四氟乙烯、金屬石墨墊片 |
| 5 |
閥蓋 |
HT200、WCB、CF8、CF3、CF8M、CF3M |
| 6 |
填料 |
柔性石墨、V型聚四氟乙烯填料 |
| 7 |
壓蓋 |
HT200、WCB、CF8、CF3、CF8M、CF3M |
| 8 |
支架 |
HT200、WCB、CF8、CF3、CF8M、CF3M |
| 9 |
電動執行器 |
殼體(HT200、WCB) |
■ 主要性能規范
| 試驗壓力(MPa) |
公稱壓力(MPa) |
壓力級(class) |
JIS(K) |
| 1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
150 |
300 |
600 |
10K |
20K |
30K |
| 強度試驗 |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
24.0 |
3.0 |
7.5 |
16.5 |
2.4 |
3.8 |
5.7 |
| 密封試驗 |
1.76 |
2.75 |
4.4 |
7.04 |
11.0 |
17.6 |
2.2 |
5.5 |
12.1 |
1.5 |
2.8 |
4.2 |

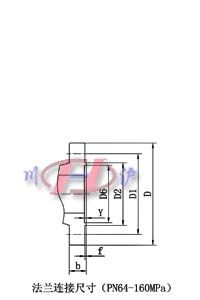

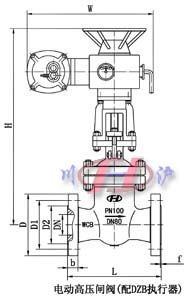

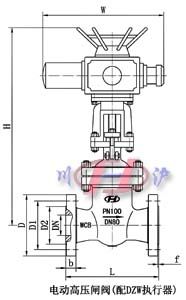

■ 主要外形及連接尺寸
| 公稱通徑 DN(mm) |
L |
D |
D1 |
D2 |
D6 |
Y |
b |
f |
H |
W |
重量 |
國標50～600
美標 2"～24" |
由于閥門壓力不同，所以連接尺寸有不相同，如需詳細技術資料或安裝圖紙，請咨詢公司技術部或銷售部，將
為您提詳細的技術資料及圖紙。請撥打 021-51863046咨詢！ |
|
