PZ941電動排渣閘閥

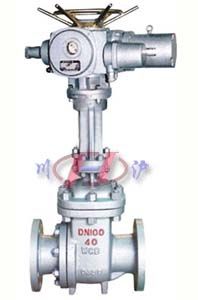

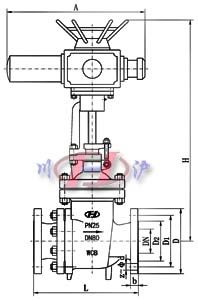

電動排查閘閥	電動排查閘閥 (外形圖)

■ 產品概述

本公司經營的電動排渣閘閥適用于公稱壓力PN1.6～6.4Mpa，工作溫度0～100℃的火力電站水利系統及水利工程的灰漿排放系統管路上，切斷或接通管路中的介質，電動排渣閘閥適用介質為：灰水混合物，渣水混合物（渣水比1:6,大料度<50MM）。

■ 產品特點

1、采用中法蘭螺栓連接，支管兩端為法蘭連接或?qū)高B接。
2、啟閉件采用半密封副強制密封，性能優良。
3、密封副材料為耐磨陶瓷或耐磨合金，耐磨性強，耐磨性強、耐用沖蝕、耐擦傷、摩擦力小、密封可靠。
4、閥體出口流道結型合理，不存渣，啟閉靈活，不卡阻。
5、閥桿經調質和表面氮化處理，有良好的搞腐蝕性，抗擦傷性和耐磨性。
6、中大口徑設置滾動軸承，啟閉輕松。

■ 閥門執行標準

設計與制造	結構長度	壓力溫度等級	連接法蘭	試驗與檢驗
GB12234 GB3595	GB12221	GB9131 JB/T74 HG20604	JG/T79 GB9113 HG20593-20635	GB13927 JB/T9092

■ 主要零件材料

閥體	閥蓋	支架	閘板	閥桿	閥座	密封圈	填料	閥桿螺母
WCB	WCB	WCB	耐磨合金	2Cr13	耐磨合金	增強柔性石墨	增強柔性石墨	ZCuA110Fe3

■ 主要外形及連接尺寸

公稱通徑	公稱壓力	L	D	D1	D2	H	A	b	f	z-Φd
DN50～500	1.6MPa	由于各標準連接尺寸都不相同，如需要詳細連接尺寸及技術書資料，請聯系公司技術部或銷售部，技術人員將會為您提供完整的圖紙及技術資料
