電動水封閘閥
 |
 |

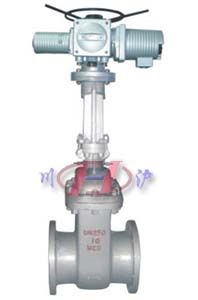

| 電動水封閘閥 |

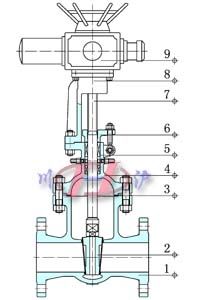

電動水封閘閥 (內部結構圖) |
■ 產品概述
川滬公司經營的電動水封閘閥適用于公稱壓力100MPa，工作溫度425℃，工作介質為水、蒸汽、油品和非腐蝕氣體的管路上作啟閉裝置用。電動水封閘閥尤其適用于火電廠汽機真空冷凝系統。
■ 產品特點
1、本產品的閥蓋填料室具有水密封結構，當接口通入壓力O.6～1 MPa的水時，可使系統與大氣隔離，保證系統具有良好的氣密封。
2、DS/Z型系列采用雙閘板雙向彈性密封，啟閉靈活、迅速、密封可靠。
3、產品結構簡單、緊湊合理、檢修方便、使用壽命長。
4、在管路上作啟閉裝置用，必須處于全開或全閉狀態，不得用于調節流量。
5、閥門連接方式有法蘭和焊接兩種，驅動方式為電動。
■ 技術標準
| 執行標準 |
設計制造 |
結構長度 |
法蘭面尺寸 |
試驗-檢驗 |
| GB/T12234-89 |
GB/T12221-89 |
JB79 GB/T9113 |
JB/T9092-99 GB/T13927-92 |
■ 主要性能規范
| 性能試驗 |
公稱壓力 (MPa) |
| 殼體強度試驗 |
1.0 |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
| 密封試驗 |
1.5 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
| 上密封試驗 |
1.1 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
| 氣密封試驗 |
1.1 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
| 產品類型 |
適用溫度（℃） |
適用介質 |
| 碳鋼型 |
≤425 |
水、蒸汽、油品、非腐蝕性氣體 |
| 合金型 |
≤540 |
■ 主要零件材料
| 1 |
閥體 |
WCB、ZG1Cr5Mo、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti |
| 2 |
閘板 |
WCB、1Cr18Ni9Ti、1Cr18Ni12Mo2Ti |
| 3 |
墊片 |
聚四氟乙烯、金屬石墨纏繞墊片 |
| 4 |
閥蓋 |
WCB/25、ZG1Cr5Mo、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti |
| 5 |
填料 |
聚四氟乙烯、柔性石墨、浸油石棉盤根 |
| 6 |
填料壓蓋 |
25、2Cr13、1Cr18Ni9Ti、1Cr18Ni12Mo2Ti |
| 7 |
閥桿 |
2Cr13、1Cr18Ni9Ti、1Cr18Ni12Mo2Ti |
| 8 |
支架 |
HT200、WCB、1Cr18Ni9Ti |
| 9 |
電動執行器 |
殼體(HT200、WCB) |

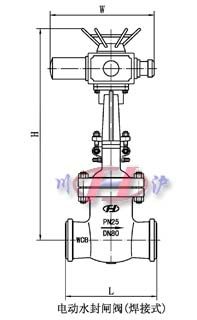

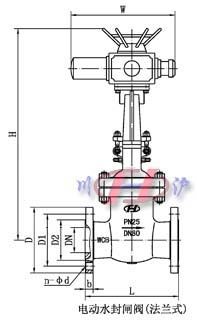

■ 主要外形及連接尺寸
| 公稱通徑DN |
L |
D |
D1 |
D2 |
b |
n-φd |
H |
電裝(W) |
| 50 |
250 |
175 |
135 |
105 |
26 |
4-φ23 |
622 |
DZWl0 |
| 65 |
280 |
200 |
160 |
130 |
28 |
8-φ23 |
714 |
DZW15 |
| 80 |
310 |
210 |
170 |
140 |
30 |
8-φ23 |
765 |
DZW20I |
| 100 |
350 |
250 |
200 |
168 |
32 |
8-φ25 |
840 |
DZW20l |
| 125 |
400 |
295 |
240 |
202 |
36 |
8-φ30 |
852 |
DZW30 |
| 150 |
450 |
340 |
280 |
240 |
38 |
8-φ34 |
875 |
DZW30 |
| 200 |
550 |
405 |
345 |
300 |
44 |
12-φ34 |
1195 |
DZW45 |
| 250 |
650 |
470 |
400 |
352 |
48 |
12-φ41 |
1225 |
DZW60 |
| 300 |
750 |
530 |
460 |
412 |
54 |
16-φ41 |
1393 |
DZW90 |
| 350 |
850 |
595 |
525 |
475 |
60 |
16-φ41 |
1507 |
DZWl20I |
| 400 |
950 |
670 |
585 |
525 |
66 |
16-φ48 |
2075 |
DZWl80 |
注：以上參數均以國標PN4.0MPa為準，其他壓力等級請咨詢公司技術部，表中尺寸為不帶標準附件數據，另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
|
