氣動薄膜執行機構選型和計算- 上海川滬閥門有限公司

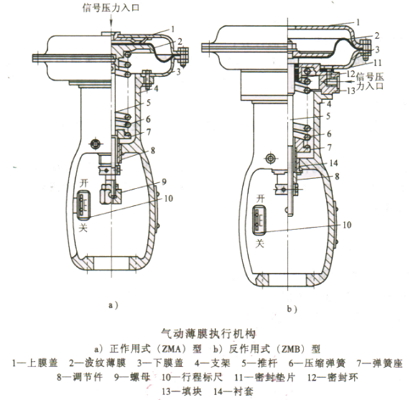

氣動薄膜執行機構是一個常用的機構。它的傳統結構如圖所示。它結構簡單、動作可靠、維修方便、價格低廉。
氣動薄膜執行機構分為正作用式和反作用式兩種。國產型號為ZMA型（正作用）和ZMB（反作用），信號壓力一般是20-100KPa，氣源壓力為0.5~0.7MPa，信號壓力增加時，推桿向下動作的叫正作用執行機構；信號壓力增加時，推桿向上動作的叫反作用執行機構。正、反作用執行機構基本相同，均由上、下膜蓋、波紋薄膜、推桿、支架、壓縮彈簧、彈簧座、調節件、標尺等組成。在正作用執行機構上，有一個裝O型密封圈的填塊。只要更換個別零件，即可變?yōu)榉醋饔脠?zhí)行機構。 這種執行機構的輸出特性是比例式的，即輸出位移與輸入的氣壓信號成比例關系。當信號壓力通入薄膜氣室時，在薄膜2上產生一個推力，使推桿5移動并壓縮彈簧6。當彈簧6的反作用力，與信號壓力在薄膜2上產生的推力相平衡時，推桿5穩定在一個新的位置。信號壓力越大；在薄膜上產生的推力就越大，則與它平衡的彈簧反力也越大，即推桿的位移量越大。推桿的位移就是執行機構的直線輸出位移，也稱為行程。 國產氣動薄膜執行機構的行程規格有10mm、16mm、25mm、40mm、60mm、100mm等。薄膜的有效面積有20000mm^2、28000mm^2、40000mm^2、63000mm^2、100000mm^2、160000mm^2六種規格。有效面積越大，執行機構的位移和推力也就越大，可根據實際需要進行選擇。 | |
