氣動高平臺法蘭球閥

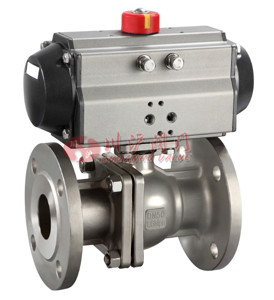

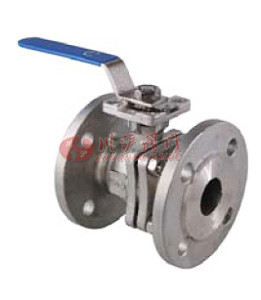

手動高平臺法蘭球閥	氣動高平臺法蘭球閥

■ 產品概述

氣動高平臺法蘭球閥是由高平臺法蘭球閥和氣動執行器組成，高平臺球閥實現了免支架安裝效果，和氣動執行器或電動執行器組成氣動球閥和電動球閥，比帶支架型球閥節約了100mm高度空間，具有結構緊湊、安裝效果好、維護簡單等特點。閥門可以通過電磁閥來遠程控制閥門開關，也可和閥門定位器組成氣動調節型球閥，實現4-20mA控制閥門開度大小，實現對管道介質流量大小的調節。

■ 主要技術參數

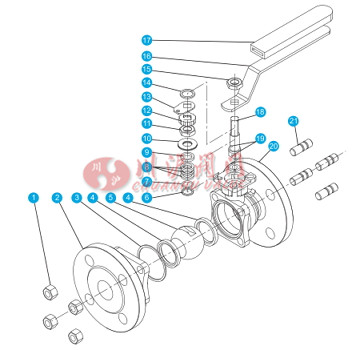

● 閥體分解圖

● 零部件材質

序號號	零部件	材質
1	NUT	SUS304
2	CAP	CF8M	CF8
3	CAP GASKET	PTFE	PTFE
4	BALL SEAT	PTFE	PTFE
5	BALL	SUS316	SUS304
6	THRUST WASHER	PTFE	PTFE
7	0-RING	VITON
8	STEM PACKING	PTFE
9	GLAND	SUS304
10	BELLEVILLE WASHER	SUS304
11	STOP NUT	SUS304
12	NUT CAP	SUS304
13	LOCKING PIN	SUS304
14	WASHER	SUS304
15	STEM NUT	SUS304
16	HANDLE	SUS304
17	HANDLE COVER	PLASTIC
18	STEM	SUS316	SUS304
19	ANTI.STATIC	SUS304
20	BODY	CF8M	CF8
21	BOLT	SUS304

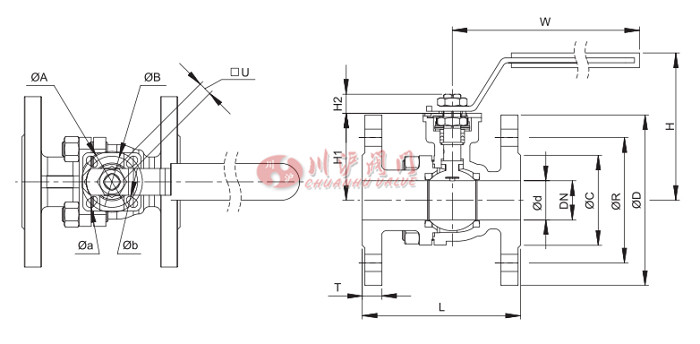

● 球閥結構圖

● 扭矩和流量系數CV值

DN	φd	L	H	H1	H2	W	φA	φB	φa	φb	□U	φC	φR	φD	扭矩 N.M	CV
15	15	130	69	49	8.5	125	42	36	6	5.5	9	45	65	95	5	3.4
20	20	140	75	54	8.5	125	42	36	6	5.5	9	58	75	105	7	7.1
25	25	150	87	60	11	155	50	42	7	6	11	68	85	115	8	12.4
32	32	165	99	72	11	155	50	42	7	6	11	78	100	140	15	20.3
40	38	180	116	80	14	195	70	50	9	7	14	88	110	150	22	28.5
50	50	200	124	88	15	195	70	50	9	7	14	102	125	165	25	47.5
65	65	225	140	102	18	260	102	70	11	9	17	122	145	185	49	76
80	80	250	153	116	18	260	102	70	11	9	17	138	160	200	83	108.4
100	100	280	175	134	19	300	102	70	11	9	19	158	180	220	115	198

注：如需詳細執行器參數，請進入氣動執行器頁面進行查閱。

■ 主要性能參數

試驗壓力(Mpa)	公稱壓力(Mpa)					壓力級			JIS(K)
試驗壓力(Mpa)	1.6	2.5	4.0	6.4	10.0	150	300	600	10K	20K
強度試驗	2.4	3.8	6.0	9.6	15.0	3.1	7.8	15.3	2.4	3.8
密封試驗	1.8	2.8	4.4	7.0	11.0	2.2	5.6	11.2	1.5	2.8
氣密試驗	0.5～0.7

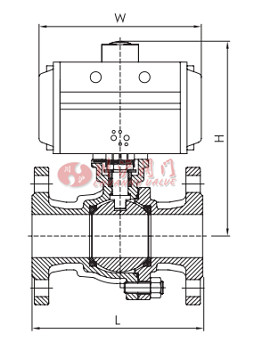

■ 主要外形及連接尺寸

DN	15	20	25	32	40	50	65	80	100	125	150	200
L	130	140	150	165	180	200	225	250	280	320	360	457
H	164	195	205	246	267	290	350	375	440	480	564	680
W	140.5	158.5	158.5	210.5	247.5	268.5	345	408.5	437.5	487	543	621

注：以上參數均以國標PN1.6MPa為準，其他壓力等級請咨詢公司技術部，表中尺寸為不帶標準附件數據，另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
