氣動高平臺螺紋球閥
 |
 |
| 氣動高平臺螺紋球閥 |
氣動高平臺螺紋球閥 |
■ 產品概述

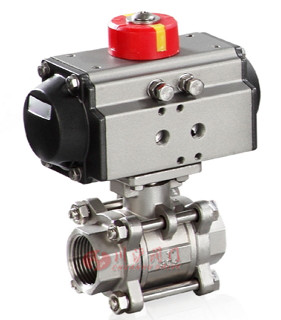

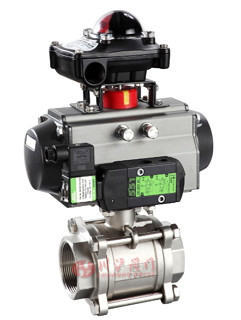

氣動高平臺螺紋球閥是由高平臺內螺紋球閥和氣動執行器組成，由于球閥使用了高平臺設計，使得閥門和氣動執行器可以直接連接，免去支架安裝的高度。具有結構緊湊、外形美觀、方便安裝等特點。不同的閥門使用工況，可以選用不同的氣動執行器，閥門和單作用氣動執行器可以實現斷氣復位功能。閥門配電磁閥和限位開關實現遠程控制閥門開關，配閥門定位器，給出4-20mA控制信號可以實現對流量調節功能。
■ 主要技術參數

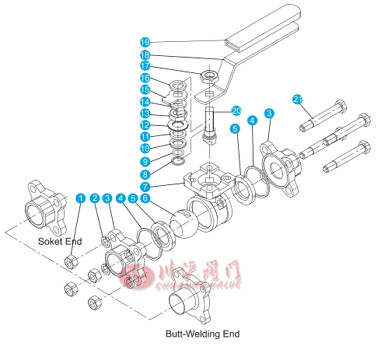

● 閥體分解圖
● 零部件材質
| ITEM |
PART NAME |
MATERIAL |
| 1 |
NUT |
A194-8 |
| 2 |
SPRING WASHER |
SUS304 |
| 3 |
CAP |
CF8M |
CF8 |
| 4 |
BODY GASKET |
PTFE |
| 5 |
BALL SEAT |
PTFE |
R-PTFE |
| 6 |
BALL |
SUS316 |
SUS304 |
| 7 |
BODY |
CF8M |
CF8 |
| 8 |
THRUST WASHER |
PTFE |
| 9 |
O-RING |
VITON |
| 10 |
STEM PACKING |
PTFE |
| 11 |
GLAND |
SUS304 |
| 12 |
BELLEVILLE WASHER |
SUS304 |
| 13 |
STOP NUT |
A194-8 |
| 14 |
STOP WASHER |
SUS304 |
| 15 |
LOCKING WASHER |
SUS304 |
| 16 |
WASHER |
SUS304 |
| 17 |
STEM NUT |
A194-8 |
| 18 |
HANDLE |
SUS304 |
| 19 |
HANDLE COVER |
PLASTIC |
| 20 |
STEM |
SUS316 |
SUS304 |
| 21 |
BOLT |
A193-B8 |
● 球閥結構圖

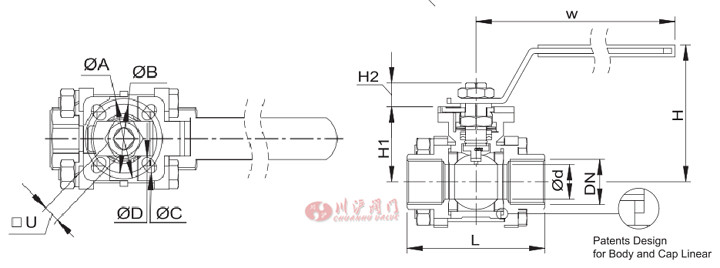

● 扭矩和流量系數CV值
| SIZE |
L |
0d |
W |
H |
H1 |
H2 |
0A |
0B |
0C |
0D |
□u |
TORQUE
N.M |
CV |
| 1/2" |
70 |
15 |
125 |
60 |
40 |
8.5 |
42 |
36 |
6 |
6 |
9 |
5 |
3.4 |
| 3/4" |
80 |
20 |
125 |
64 |
44 |
8.5 |
42 |
36 |
6 |
6 |
9 |
7 |
7.2 |
| 1" |
90 |
25 |
155 |
79.5 |
52 |
11 |
50 |
42 |
7 |
6 |
11 |
8 |
12.5 |
| 1-1/4" |
110 |
32 |
155 |
87 |
57 |
11 |
50 |
42 |
7 |
6 |
11 |
15 |
20.3 |
| 1-1/2" |
119 |
38 |
195 |
106 |
70 |
14 |
70 |
50 |
8.5 |
7 |
14 |
22 |
28.5 |
| 2" |
140 |
49 |
195 |
115 |
80 |
15 |
70 |
50 |
8.5 |
7 |
14 |
25 |
47.5 |
| 2-1/2" |
160 |
65 |
245 |
136 |
94.5 |
18 |
102 |
70 |
11 |
9 |
17 |
50 |
76 |
| 3" |
201 |
76 |
245 |
147 |
103 |
18 |
102 |
70 |
11 |
9 |
17 |
85 |
108.5 |
| 4" |
234 |
96 |
300 |
165 |
123 |
19 |
102 |
70 |
11 |
9 |
19 |
113 |
198 |
注：如需詳細執行器參數，請進入氣動執行器頁面進行查閱。
■ 主要性能參數
| 試驗壓力(Mpa) |
公稱壓力(Mpa) |
壓力級(class) |
JIS(K) |
| 1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
150 |
300 |
600 |
10K |
20K |
| 強度試驗 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
3.1 |
7.8 |
15.3 |
2.4 |
3.8 |
| 密封試驗 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
2.2 |
5.6 |
11.2 |
1.5 |
2.8 |
| 氣密試驗 |
0.5～0.7 |

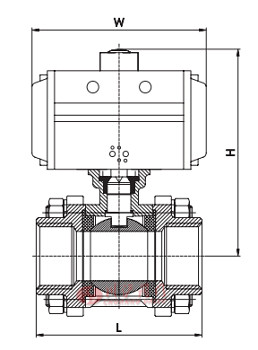

■ 主要外形及連接尺寸
| DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
| L |
70 |
80 |
90 |
110 |
119 |
140 |
160 |
201 |
234 |
| H |
133 |
149 |
162 |
180 |
228 |
244 |
275 |
297 |
344 |
| W |
140.5 |
140.5 |
140.5 |
158.5 |
210.5 |
247.5 |
268.5 |
315 |
345 |
注：以上參數均以國標PN1.6MPa為準，其他壓力等級請咨詢公司技術部，表中尺寸為不帶標準附件數據，另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
|
調節閥(控制閥)系列
