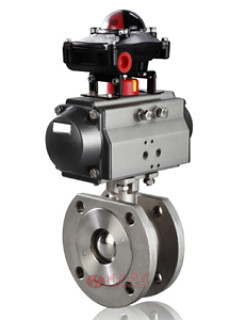

氣動高平臺對夾球閥

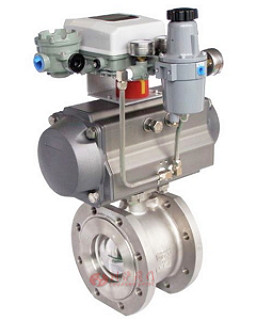

手動高平臺法蘭球閥(開關型)	氣動高平臺對夾球閥(調節型)

■ 產品概述

氣動高平臺對夾球閥是由高平臺法蘭球閥和氣動執行器組成，閥體比浮動式法蘭球閥和固定球閥節約不少，也稱為薄型球閥，高平臺球閥實現了免支架安裝效果，和氣動執行器或電動執行器組成氣動對夾球閥和電動對夾球閥，比帶支架型球閥節約了100mm高度空間，具有結構緊湊、安裝效果好、維護簡單等特點。閥門可以通過電磁閥來遠程控制閥門開關，也可和閥門定位器組成氣動調節型球閥，實現4-20mA控制閥門開度大小，實現對管道介質流量大小的調節。

■ 主要技術參數

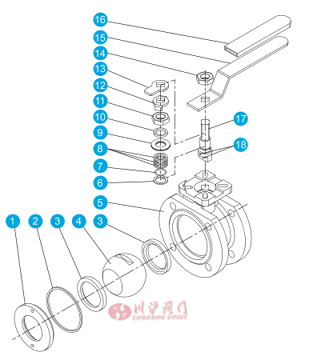

● 閥體分解圖

● 零部件材質

ITEM	PART NAME	MATERIAL
1	NUT	CF8M	CF8
2	SPRING WASHER	PTFE
3	CAP	PTFE	R-PTFE
4	BOOY GASKET	SUS316	SUS304
5	BALL SEAT	CF8M	CF8
6	BALL	PTFE
7	BODY	viton
8	THRUST WASHER	PTFE	R-PTFE
9	O-RING	SUS304
10	STEM PACKING	SUS304
11	GLAND	SUS304
12	BELLEVILLE WASHER	SUS304
13	STOP NUT	SUS304
14	STOP WASHER	SUS304
15	LOCKING WASHER	SUS304
16	WASHER	PLASTIC
17	STEM NUT	SUS316	SUS304
18	HANDLE	SUS304

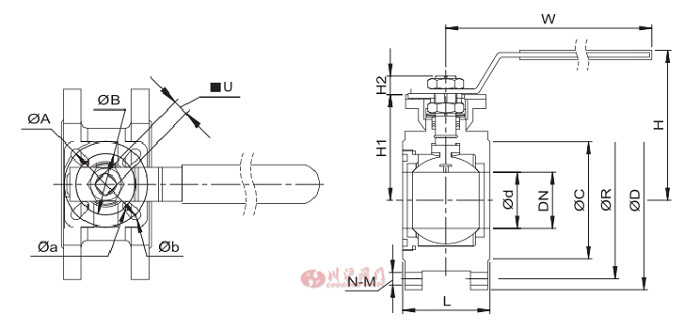

● 球閥結構圖

● 扭矩和流量系數CV值

SIZE	L	0d	w	H	H1	H2	0C	0R	0D	N	M	0A	0B	0a	0b	□U	TORQUE N.M	cv
DN15	35	15	125	65	48.5	8.5	45	65	95	4	M12	42	36	5.5	6	9	5	3.4
DN20	39	20	125	70	54.5	9	58	75	105	4	M12	42	36	5.5	6	9	7	7
DN25	42	25	155	85	59.5	11	68	85	115	4	M12	50	42	6	7	11	8	12.4
DN32	54	32	155	100	71.5	11	78	100	140	4	M16	50	42	6	7	11	15	20.3
DN40	61	38	185	120	80	14	88	110	150	4	M16	70	50	7	9	14	22	28.5
DN50	73	49	195	129	91	15	102	125	165	4	M16	70	50	7	9	14	25	47.5
DN65	93	58	250	143	108	18	122	145	185	4	M16	102	70	9	11	17	50	76
DN80	114	76	270	160	116	18	138	160	200	8	M16	102	70	9	11	19	85	108.4
DN100	140	90	290	158	120	19	158	180	220	8	M16	102	70	9	11	19	115	198

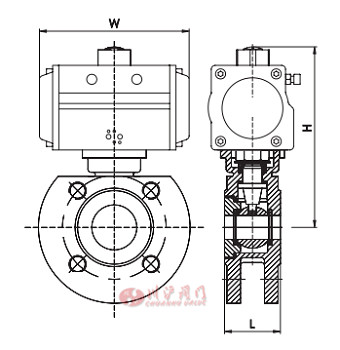

■ 主要外形及連接尺寸

DN	15	20	25	32	40	50	65	80	100	125	150	200
L	34.5	39	42	54	61	73	93	114	140	195	225	275
H	135	137	144	180	202	225	242	305	327	367	416	480
W	140.5	140.5	140.5	158.5	210.5	247.5	268.5	315	345	408.5	437.5	487

注：以上參數均以國標PN1.6MPa為準，其他壓力等級請咨詢公司技術部，表中尺寸為不帶標準附件數據，另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
