氣動高壓角型調節閥

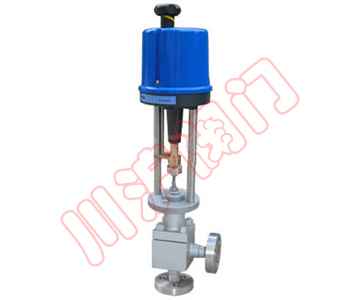

氣動高壓角型調節閥	電動高壓角型調節閥

■ 產品概述

ZHA/BS-220、230氣動薄膜高壓角型調節閥，由氣動薄膜多彈簧執行機構和角型高壓調節閥組成。閥體采用透境式閥座結構，閥座易于更換，密封性能好。DN≤25的閥座、閥芯頭部采用6YC1硬質合金，DN≥32的閥芯采用堆焊鎢鈷合金，具有耐氣蝕，抗沖涮等優點，大大提高使用壽命。上海川滬閥門有限公司生產的氣動、電動高壓角型調節閥，廣泛應用于各種化工、煉油等行業，尤其適用于合成氨、尿素工業上高壓和高壓差介質調節。

■ 主要技術參數

■ 閥體

型    式：角型單座鑄造閥

公稱通徑：6、10、15、25、32、40、50、65、80、100mm

公稱壓力：PN22、32MPa

法蘭標準：H12-67

材    料：鍛鋼、鑄不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti）、316L等

上 閥 蓋：普通型：-40～+230℃、散熱型：+230～+450℃

壓蓋型式：螺栓壓緊式

填    料：V型聚四氟乙烯填料、石棉編織填料、石墨填料

■ 閥內組件

閥芯型式：單座柱塞型閥芯

流量特性：等百分比特性和線性特性

材    料：不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、316L）、6YC1、不銹鋼堆焊司太萊合金等

■ 執行機構

型    式：多彈簧薄膜式執行機構
彈簧范圍：20～100（標準）、40-200、80-240、20-60、60-100KPa

膜片材料：丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布

供氣壓力：140～400KPa

氣源接口：RC1/4"

環境溫度：-30～+70℃

■ 閥作用型式

分氣關式（B）或氣開式（K）閥

■ 附件

定位器（HEP型、YT1000型）、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
