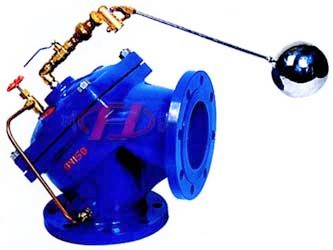

100A角型定水位閥


100A角型定水位閥	100A角型定水位閥 (結構圖)

■ 產品概述

100A角型定水位閥是一種隔膜式調節水箱和水塔液面高度的閥門。角型定水位閥由一特殊強化尼龍膜片將其分為上下兩個空室，當液面達到設定位置時，浮球導閥關閉，上腔壓力大于下腔，閥門關閉，即停止供水；當液面下降超過預設位置，浮球導閥開啟，上腔壓力小于下腔壓力，閥門開啟，閥門向池內供水。角型定水位閥安裝方便，可省去管道彎頭，節省安裝空間。角型定水位閥保養簡單、靈活耐用、液位控制準確度高，水位不受水壓干擾且關閉緊密不漏水，性能可靠，成本底。浮球可隨水池的高度和距度安裝。

角型定水位閥安裝方便，可省去管道彎頭，節省安裝空間。該閥保養簡單、靈活耐用、液位控制準確度高，水位不受水壓干擾且關閉緊密不漏水，性能可靠、成本低。浮球可隨水池的高度和距離安裝

■ 工作原理

當水池或水箱內水位下降，浮球閥開啟排水時，進水管內有壓水將閥內活塞托起，密封面打開，閥門即開啟供水。當水位上升到控制線時，浮球閥關閉．活塞下移將密封面釣閉，閥門停止供水。

■ 主要技術參數

公稱壓(Mpa)	殼體試驗壓力(MPa)	密封試驗壓力(MPa)	使用壓力(MPa)	適用介質	介質溫度(℃)
0.6	0.9	0.66	0.2～1.0	潔凈水	0～80
1.0	1.5	1.1
1.6	2.4	1.76

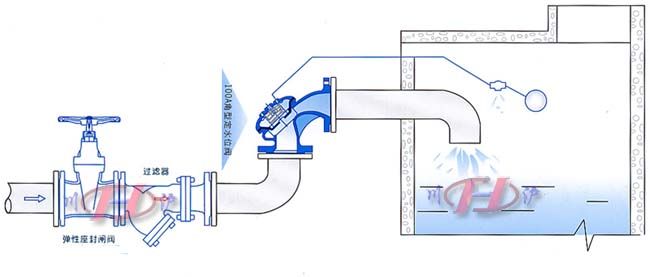

■ 安裝示意圖

■ 主要外形安裝尺寸

DN	50	65	80	100	125	150	200	250	300
H	125	145	155	175	200	225	275	325	375

注：由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
