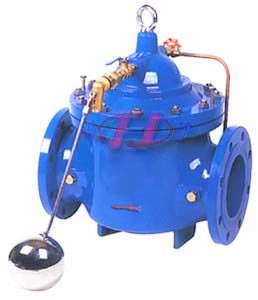

100X遙控浮球閥

100X遙控浮球閥	100X遙控浮球閥(結構圖)

■ 產品概述

100X遙控浮球閥是兼具多種功能的水力操作式閥門。要安裝于水池或高架水塔的進水口處，當水位達到設定的高度時，主閥由浮球?qū)чy控制關閉進水口停止供水；當水位下降后，主閥同浮球開關控制打開進水口向水池注水，實現自動補水。液位控制精確，不受水壓干擾；100X遙控浮球閥可隨水地池的高度及使用空間任意位置安裝，維護、調試、檢查方便、密封可靠、使用壽命長。遙控浮球閥性能可靠、強度高、動作靈活適用于450mm□徑以下的管道。DN500mm□徑以上的建議使用活塞式。

■ 工作原理

當管道從進水端給水時，由于針閥、球閥、浮球閥是常開的，水通過微型過濾器、針閥、控制室、球閥、浮球閥進入水池，此時控制室不形成壓力，主閥開啟，水塔(池)供水。
當水塔(池)的水面上升至設定高度時，浮球浮起關閉浮球閥，控制室內水壓升高，推動主閥關閉，供水停止。當水面下降時，浮球閥重新開啟，控制室水壓下降，主閥再次開啟繼續供水，保持液面的設定高度。

■ 主要技術參數

■ 主要零件材料

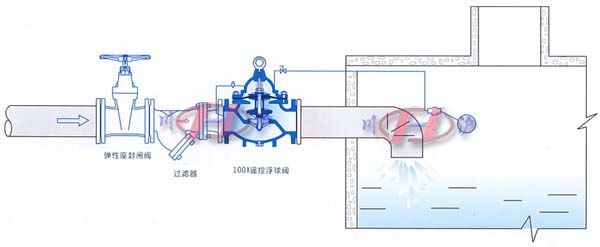

■ 安裝示意圖

■ 主要外形安裝尺寸
