200X減壓穩壓閥


200X減壓穩壓閥	200X減壓穩壓閥(結構圖)

■ 產品概述

200X減壓穩壓閥由主閥、導閥、針閥、球閥、微型過濾器和壓力表組成水力控制接管系統。使用時，當調定出口壓力后，能自動保持穩定出口壓力。200X減壓穩壓閥利用導閥自力控制，不需要其它裝置和能源，保養簡便，壓力控制準確度高，受進口壓力和流量影響小，減壓穩壓可靠。200X減壓穩壓閥廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。

■ 工作原理

當閥門從進口端給水時，水流過針閥進入主閥控制室，出口壓力通過導管作用到導閥上。當出口壓力高于導閥彈簧設定值時，導閥關閉?？刂剖彝Ｖ古潘藭r主閥控制室內壓力升高并關閉主閥，出口壓力不再升高。
當閥門出口壓力降到導閥彈簧設定壓力時，導閥開啟，控制室向下游排水。由于導閥系統排水量大于針閥的進水量，主閥控制室壓力下降。進口壓力使主閥開啟。在穩定狀態下，控制室進水、排水相同，主閥開度不變，出口壓力穩定。調節導閥彈簧即可設定出口壓力。

■ 主要技術參數

公稱壓力(Mpa)	殼體試驗壓力(MPa)	密封試驗壓力(MPa)	高進口壓力(MPa)	出口可調壓力(MPa)	適用介質	介質溫度(℃)
1.0	1.5	1.1	<1.0	0.09～0.8	水	0～80(隔膜式) 0～200(活塞式)
1.6	1.76	2.4	<1.6	0.10～1.2
2.5	2.75	3.75	<2.5	0.15～1.2

■ 主要零件材料

零件名稱	零件材料
閥體/閥蓋	WCB/HT200
閥座/閥盤	銅合金
密封圈	丁腈橡膠
閥桿	2Cr13
彈簧	50CrVA
針型閥	銅合金
球閥	銅合金
浮球閥	銅合金
微型過濾器	不銹鋼

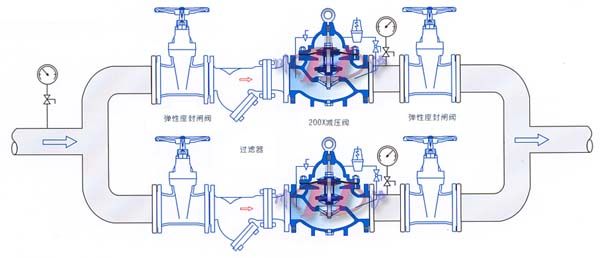

■ 安裝示意圖

■ 主要外形安裝尺寸

DN	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450
L	150	160	180	200	203	216	241	292	330	356	495	622	698	787	914	978
H1	179	179	179	210	210	214	245	305	365	415	510	560	658	696	735	735
H	343	343	342	395	395	405	430	510	560	585	675	730	760	840	910	910

注：由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
