JD745多功能水泵控制閥
 |
 |
| JD745多功能水泵控制閥 |
JD745多功能水泵控制閥 (結構圖) |
■ 產品概述
JD745多功能水泵控制閥由主閥和調節閥及接管系統組成，閥體采用直流式閥體，主閥控制室為膜片式或活塞式的雙控制室結構，控制室比一般水力控制閥增加了一個，增加了對主閥的控制功能，實現了對水泵出口的緩慢開啟、全開、緩閉、截止等多功能控制，實現了一個閥門、一次調節對水泵出口的多功能控制。
多功能水泵控制閥接管系統采用調節閥控制，通過設定調節閥的開度，可實現需要的各項控制參數，如主閥的開啟速度、緩閉速度等等。
■ 工作原理
當水泵起動起后，水壓作用于主閥閥盤下面和控制室下腔，此壓力使主閥開啟，控制室上腔的水經過調節閥B緩緩排到出口端，主閥緩緩開啟。設定調節閥的開度可得到合適地主閥開啟速度。
當水泵停止工作后，進口端水壓迅速下降，在自重、彈簧壓力作用下快速關閉大部分開度，防止了水倒流余下的開度由控制室上腔的水壓和下腔水壓聯合作用下緩緩關閉，關閉速度減慢形成了緩沖，防止壓力劇增。
設定調節閥A、B的開度和開度比可得到合適的閥門啟閉速度。
■ 工作特點
1、防止水錘效果好，將緩開、止回速閉、緩閉等消除水錘的技術一體化，防止開泵不錘和停泵倒流與水錘對供水管路和水泵的損害。
2、操作方便，無需為閥門另配電控系統，可隨水泵的開啟與停止自動并按順序完成控制功能。通過設定調節閥開度可得到合適的參數。
3、閥體采用了全通道、直流式、流線型設計。水力損失小，節能效果好。
■ 主要技術參數
| 公稱壓(Mpa) |
殼體試驗壓力(MPa) |
密封試驗壓力(MPa) |
調壓范圍(MPa) |
緩閉時間(S) |
低動作壓力(MPa) |
適用介質 |
介質溫度(℃) |
| 1.0 |
1.5 |
1.1 |
0.09-0.8 |
3-60 (可調) |
≥0.07 |
水 |
0-80 |
| 1.6 |
2.4 |
1.76 |
0.15-1.4 |
| 2.5 |
3.75 |
2.75 |
0.2-2.0 |

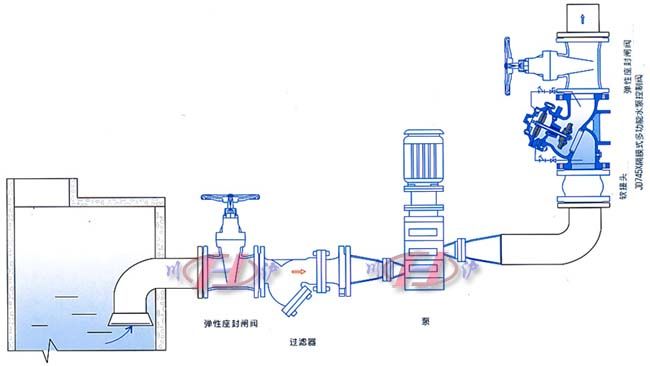

■ 安裝示意圖
■ 主要外形安裝尺寸
| DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
| L |
205 |
215 |
250 |
320 |
365 |
415 |
500 |
605 |
698 |
787 |
914 |
978 |
978 |
1150 |
1300 |
1450 |
| H |
293 |
328 |
364 |
418 |
481 |
543 |
673 |
729 |
927 |
957 |
1188 |
1218 |
1600 |
1800 |
2000 |
2300 |
注：由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
|
調節閥(控制閥)系列
