先導活塞式蒸汽減壓閥


先導活塞式蒸汽減壓閥	先導活塞式蒸汽減壓閥(結構圖)

■ 產品概述

Y43H蒸氣減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。蒸氣減壓閥在普通減壓閥基礎上作了很大改進，加大了活塞面積，改變了節流結構。改變了密封形式，加大了過流面積等等，從而在提高靈敏度、流量、壽命等方面大大改善了性能。
Y43H蒸氣減壓閥主要用于蒸汽管路，適用于流量大流量變化大，進口壓力變化大的蒸汽管路。

■ 主要技術參數與性能指標

閥體形式	直通鑄造閥
公稱通徑	DN15～500mm
法蘭標準	ANSI、JIS、DIN、GB、JB (特殊可按用戶提供)
連接形式	法蘭(FF RF RTJ)、焊接(SW BW)、螺紋(適用于2″以內)
公稱壓力(MPa)	1.6	2.5	4.0	6.4	10.0	16.0
殼體試驗壓力(Mpa)	2.4	3.75	6.0	9.6	15.0	24.0
密封試驗壓力(Mpa)	1.76	2.75	4.4	7.04	11.0	17.6
高進口壓力(Mpa)	1.6	2.5	4.0	6.4	10.0	16.0
出口壓力范圍(Mpa)	0.04～1.0	0.05～1.6	0.08～2.5	0.2～3.5	0.5～3.5	0.5～4.5
壓力特性偏差(Mpa)△P2P1	GB12246-1989
流量特性偏差(Mpa)△P2G2	GB12246-1989
小壓差(Mpa)	0.07	0.1	0.15	0.4	0.5	0.8
滲漏量	GB12245-1989

■ 主要零件材料

1	底座	HT200	WCB	CF8	CF8M
2	閥體	HT200	WCB	CF8	CF8M
3	彈簧	65Mn/60Si2Mn
4	閥瓣	2Cr13	2Cr13/304	304	316
5	閥座	2Cr13	2Cr13/304	304	316
6	閥桿	2Cr13	2Cr13/304	304	316
7	導向套	2Cr13	2Cr13/304	304	316
8	活塞	2Cr13	銅合金
9	中閥蓋	HT200	WCB	CF8	CF8M
10	密封壓環	2Cr13	2Cr13/304	304	316
11	上閥蓋	HT200	WCB	CF8	CF8M
12	調節螺栓	25	2Cr13/304	304	316
13	保護套	HT200/塑料	WCB	CF8	CF8M

■ 額定流量系數

公稱通徑DN	50	65	80	100	125	150	200	250	300	350	400	450	500
額定流量系數Kv	1	2.5	4	6.5	9	16	25	36	64	100	140	200	250

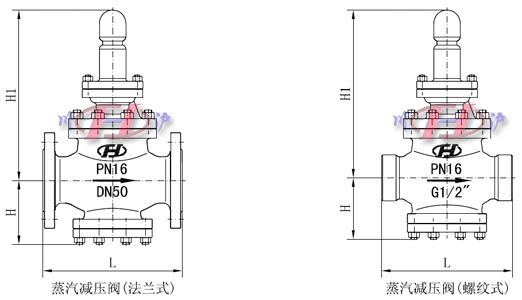

■ 主要外形尺寸

公稱通徑DN(mm)	外形尺寸
	L				H1		H
	1.6/2.5MPa	4.0MPa	6.4MPa	10.0MPa	1.6-4.0	6.4-10.0	1.6-4.0	6.4-10.0
15	160	180	180	180	265	280	85	100
20	160	180	180	200	265	280	85	100
25	180	200	200	220	280	300	95	115
32	200	220	220	230	280	300	95	115
40	220	240	240	240	290	315	105	130
50	250	270	270	300	300	340	130	135
65	280	300	300	340	315	355	145	150
80	310	330	330	360	330	370	170	175
100	350	380	380		405	450	200	205
125	400	450	450		450	510	225	235
150	450	500	500		485	555	265	275
200	500	550	550		570	640	290	300
250	650		650		640	720	325	335
300	800		800		740	830	360	375
350	850		850		810	880	395	410
400	900		900		950	1020	430	445
500	950		950		1080	1080	500	515

注：由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
