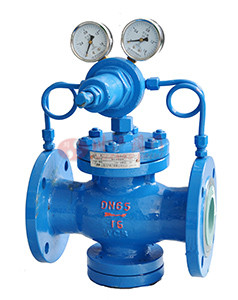

先導活塞式氣體減壓閥

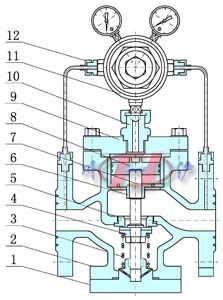

先導活塞式氣體減壓閥	先導活塞式氣體減壓閥(結構圖)

■ 產品概述

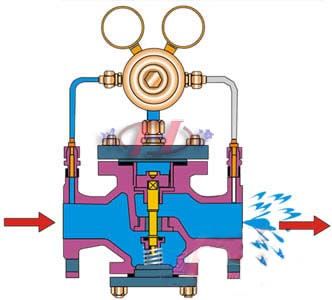

Yk43系列氣體減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。
Yk43先導活塞式氣體減壓閥主要用于氣體管路，如空氣、氮氣、氧氣、氫氣、液化氣、天然氣等氣體介質。

■ 主要技術參數與性能指標

閥體形式	直通鑄造閥
公稱通徑	DN15～400mm
法蘭標準	ANSI、JIS、DIN、GB、JB (特殊可按用戶提供)
連接形式	法蘭(FF RF RTJ)
公稱壓力(MPa)	1.6	2.5	4.0	6.4	10.0
殼體試驗壓力(Mpa)	2.4	3.75	6.0	9.6	11.0
密封試驗壓力(Mpa)	1.76	2.75	4.4	7.04	15.0
高進口壓力(Mpa)	<1.6	<2.5	<4.0	<6.4	<10.0
出口壓力范圍(Mpa)	0.1～1.0	0.1～1.6	0.1～2.5	0.5～3.5	0.5～3.5
壓力特性偏差(Mpa)△P2P1	GB12246-1989
流量特性偏差(Mpa)△P2G2	GB12246-1989
小壓差(Mpa)	0.15	0.15	0.2	0.4	0.8
滲透量	X/F(橡膠/聚四氟乙稀)：O滲漏??Y(硬密封)：按GB12245-1989

■ 主要零件材料

1	底座	HT200	WCB	CF8	CF8M
2	閥體	HT200	WCB	CF8	CF8M
3	彈簧	65Mn/60Si2Mn
4	閥瓣	2Cr13	2Cr13/304	304	316
5	閥座	2Cr13	2Cr13/304	304	316
6	導向套	2Cr13	2Cr13/304	304	316
7	閥桿	2Cr13	2Cr13/304	304	316
8	活塞	2Cr13	銅合金/304/316
9	閥蓋	HT200	WCB	CF8	CF8M
10	連接螺母	2Cr13	2Cr13/304	304	316
11	導閥	2Cr13	2Cr13/304	304	316
12	接頭	2Cr13	2Cr13/304	304	316

■ 額定流量系數

公稱通徑DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
額定流量系數Kv	1	2.5	6.5	9	16	25	36	64	100	140	250	400	570	780	1020	1500

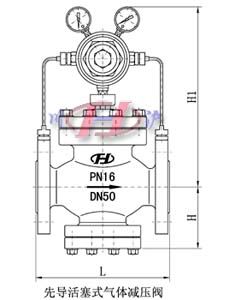

■ 主要外形尺寸

公稱通徑DN(mm)	外形尺寸
	L				H		H1
	1.6/2.5MPa	4.0MPa	6.4MPa	10.0MPa	1.6-4.0	6.4-10.0	1.6-4.0	6.4-10.0
15	160	180	180	180	90	100	290	300
20	160	180	180	200	98	105	300	310
25	180	200	200	220	110	120	300	31
32	200	220	220	230	110	120	300	310
40	220	240	240	240	125	135	320	335
50	250	270	270	300	125	135	320	335
65	280	300	300	340	130	140	325	340
80	310	330	330	360	160	170	365	380
100	350	380	380		170	185	365	380
125	400	450	450		200	215	475	490
150	450	500	500		210	225	475	490
200	500	550	560		240	260	515	535
250	650		650		290	310	560	580
300	800		800		335	355	705	725
350	850		850		375	395	745	765
400	900		900		405	435	780	800

注：由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
