自力式壓差控制閥(壓差控制器)

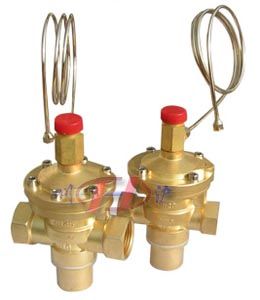

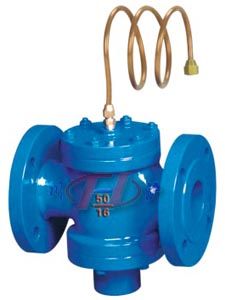

自力式壓差控制閥(法蘭連接)	自力式壓差控制閥(螺紋連接)

■ 產品概述

ZYC型自力式壓差控制閥(亦稱壓差控制器)，不需外來能源，依靠被調介質自身壓力變化進行自動調節，自動消除管網的剩余壓頭及壓力波動引起的流量變化，恒定用戶進出口壓差，有助于穩定系統運行。
自力式壓差控制閥特別適用于分戶計量或自動控制系統中。

■ 產品特點

該閥為雙閥瓣結構，閥桿不平衡力小，結構緊湊，用于供熱（空調）水系統中，恒定被控系統的壓差，并有以下的特點：
1、恒定被控系統壓差；
2、支持被控系統內部自主調節；排除外網壓差波動對被控系統的影響；
3、采用先進技術膜片，理論誤差為零，且可承受0.8MPa的壓差；
4、采用先進的無級調壓結構，控制壓差可調比可達25：1；
5、當被控系統內部無自主調節時，該閥即具備了自力式流量控制閥的功能，設定流量的方法：
     a、調節控制壓差的大??；
     b、調節被控系統阻力的大??；
6、具備消除堵塞的功能，當控制壓差大時，閥門為全開狀態，堵塞在雙閥瓣處的污物會在介質壓力下清除干凈，方法是將導壓管端的球閥關閉3－5分鐘。
7、控制壓差精度±5；

■ 主要技術參數

■ 主要零件材料及結構圖

1	底蓋	鑄鐵、球墨鑄鐵、鑄鋼
2	彈簧	65Mn/60Si2Mn
3	閥體	鑄鐵、球墨鑄鐵、鑄鋼
4	閥座	2Cr13、304
5	閥芯、閥桿	2Cr13、304
6	密封墊片	柔性石墨、聚四氟乙烯
7	上蓋	鑄鐵、球墨鑄鐵、鑄鋼

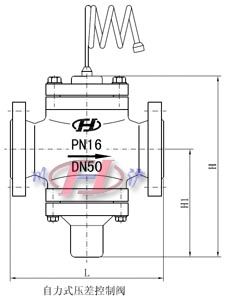

■ 主要外形及連接尺寸

公稱通徑(DN)	L(mm)	H(mm)	H1(mm)	Kvs(m3/h)
15	100	130	58	0.05～3.8
20	110	145	63	0.07～5.4
25	115	160	74	0.1～8.6
32	130	174	99	0.3～13.5
40	200	220	133	0.5～25.5
50	215	240	140	0.7～39.6
65	230	300	189	1.2～58
80	275	310	176	1.8～80
100	290	375	224	3.0～125
125	310	455	290	5.0～215
150	350	545	347	8.0～285
200	425	625	399	10～608
250	480	720	431	20～910
300	650	775	459	25～1395
350	700	960	595	30～1745
